Logiciel DTS Pro
Le concept de DTS (Distribution des Temps de Séjour) permet de décrire les écoulements à l’aide des paramètres hydrodynamiques de l’ingénieur : zones de mélange, écoulement piston, court-circuits, volumes morts, boucles de recyclage.
Le logiciel DTS Pro facilite la simulation d’écoulements avec le modèle de Distribution de Temps de Séjour. En particulier, il simplifie l’interprétation des expériences de traçage dans les réacteurs et autres systèmes à l’échelle industrielle ou à l’échelle du laboratoire.
Le logiciel utilise des modules qui sont interconnectés pour former un réseau qui a une entrée et une sortie. Le réseau contient aussi des nœuds qui connectent les différentes branches du réseau.
Noeuds
Les nœuds sont des composants du réseau pour lesquels la somme algébrique des débits est égale à 0 (excepté pour l’entrée et la sortie du réseau). Il existe six types de nœuds :
- nœud simple qui connecte les branches entre elles
- nœud d’entrée sans injection de traceur
- nœud d’injection
- nœud d’entrée avec injection de traceur
- nœud de visualisation
- nœud de sortie sans visualisation
Modules
Les 8 réacteurs élémentaires disponibles sont :
- réacteur parfaitement agité : seul, en série, en série avec volume mort, en série avec rétro-mélange
- réacteur piston : simple, avec dispersion axiale : ouvert, fermé ou semi-ouvert à la diffusion

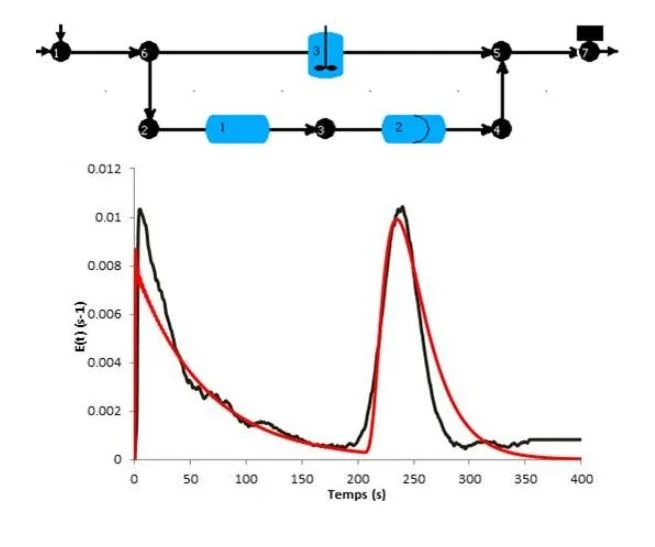

Exemple d'utilisation
Comparaison d’une distribution de temps de séjour expérimentale et simulée pour un système composé d’un réacteur parfaitement agité en parallèle avec un réacteur piston lui-même en série avec un réacteur piston avec dispersion axiale ouvert à la diffusion.Q = 1,32 L/min (0,66 L/min in each branch)
- Perfect mixing cell : V = 0, 69 L
- Plug flow reactor : V = 2, 2 L
- Plug flow reactor with axial dispersion open to the diffusion : V = 0, 44 L – Pe = 7
Achat de licence
Le logiciel DTS Pro est uniquement disponible en version anglaise.
Il est compatible avec toutes les versions de Windows (32 et 64 bits).
Le logiciel fonctionne avec l’installation d’un fichier exécutable, en présence d’une clé de protection USB.
La licence fournie est permanente.
Pour tout devis, merci de nous contacter via le formulaire.
